单片机技术实验考核设备

联系方式见右侧悬浮框

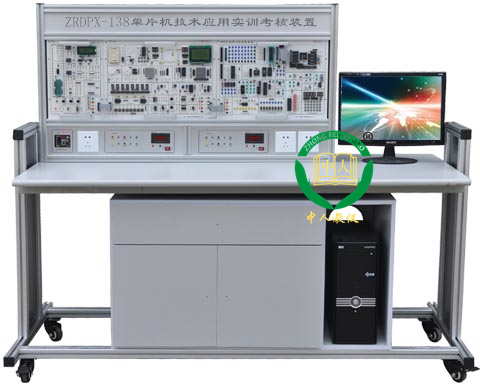

1.产品名称：单片机技术实验考核设备
2.别名：单片机实验技术考核实验台
3.型号：ZRDPX-138
4.品牌：中人
5.外形尺寸：1600×750×1500mm
6.装置容量：200VA
7.输入电源：AC220V±10%    50Hz
8.工作环境：温度-10~+40℃  相对湿度＜85%(25℃)
9.重量：100kg

一、单片机技术实验考核设备,单片机实验技术考核实验台的系统简述：

该平台主要可用于训练80C51系列单片机的基础应用技术和综合应用技术。应包含有：单片机原理及应用技术；各类控制技术及数据通信技术；系统设计技术。系统提供了众多新型外围器件和设备接口，可快速掌握单片机原理及其实用接口技术，其实训面除了覆盖基本常见的功能模块外，还有一定程度的加深，使能够了解当今单片机领域流行的新型外设功能模块。

1、输入：8路开关量输入。
2、输出：8路LED输出。
3、8位数码管动态显示和4位数码管静态显示。
4、固定脉冲：8路固定脉冲输出,分别为：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ
5、单脉冲发生器。
6、IC卡读写实验模块。
7、继电器驱动控制实验模块。
8、24C02串行存储器实验模块。
9、TLC549串行模数实验模块。
10、93C46存储器实验模块。
11、实时时钟实验模块。
12、串行键盘显示接口实验模块。
13、TLC5615串行数模转换实验模块。
14、语音录放实验模块。
15、温度测量实验模块。
16、8253定时计数器实验模块。
17、D/A0832数模转换实验模块。
18、I/O口简单扩展实验模块。
19、32K程序存储器扩展实验模块。
20、8255并行接口控制实验模块。
21、8279键盘接口显示实验模块。
22、16C550串行通信实验模块。
23、ADC0809模数转换实验模块。
24、自带T6963C控制器的128*64图形液晶显示和2*64点阵液晶显示实验模块。
25、16*16点阵显示实验模块。
26、步进电机驱动控制实验模块。
27、直流电机驱动控制及测速实验模块。
28、看门狗实验模块。
29、电位器模拟电压产生模块。
30、红外线通信实验模块。
31、以太网通信实验模块。
32、电子音响驱动控制模块。
33、USB1.0和2.0通信实验模块。
34、CAN总线控制实验模块。
35、RS485通信实验模块。
36、RS232通信实验模块。
37、双通道虚拟示波器模块。
38、扩展总线区。
39、光电传感器模块。
40、专用USB接口单片机仿真器，可以在线下载在线调试和烧录用户程序。
41、电源模块，提供＋5V（3A）/-5 V(1A)/＋12V（1A）/-12V（1A）各一组,供各模块的电源需求。
42、配置足够配套接线。
43、配有适应Windows Me/2000/xp等操作平台的调试软件，上位仿真软件支持汇编和Ｃ语言。
44、配置CPLD实验模块，选择 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用户任意选择）

铝木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。

1、单片机部分
实验一 单片机I/O口应用实验_ P3.3口输入 P1口输出
实验二 单片机I/O口应用实验_工业顺序控制
实验三 并行I/O接口8255应用
实验四 简单I/O口扩展实验
实验五 A/D 转换实验
实验六 D/A转换实验
实验七 定时/计数器8253A应用
实验八 键盘显示控制器8279应用实验
实验九 微型打印机打印字符、曲线、汉字
实验十 步进电机控制实验
实验十一 小直流电机调速实验
实验十二 电子音响实验
实验十三 继电器控制实验
实验十四 数据存贮器扩展实验
实验十五 8031单片机串行口应用实验_双机通信
实验十六 8031串行口应用实验_与PC机通信
实验十七 串行接口16C550应用实验
实验十八 串行A/D转换器TLC549应用
实验十九 串行D/A转换器TLC5615应用
实验二十 单片机双机通信实验_用RS485总线
实验二十一 USB接口的应用实验
实验二十二 网络接口应用实验
实验二十三 16X16LED 点阵显示实验
实验二十四 128 X 64 LCD液晶显示接口实验
实验二十五 语音录放控制实验
实验二十六 CAN总线应用实验
实验二十七 串行存储器读写实验
实验二十八 红外接口通信实验
实验二十九 数字温度传感器DS18B20的原理与应用实验
实验三十 “看门狗”复位实验
实验三十一 IC总线应用实验：
　　1、 串行E?2;PROM的读写实验；
　　2、IC智能卡读写实验；
　　3、串行键盘显示接口ZLG7290应用实；
　　4、 PCF8563串行实时时钟应用实验
实验三十二 温度压力实验
　　1、EDA/CPLD/FPGA实验。
　　（1）A/D 0809模数转换器实验；
　　（2）D/A 0832数模转换器实验；
　　（3）步进电机控制实验；
　　（4）16*16 LED点阵显示实验；
　　（5）电子时钟实验；
　　（6）数码管静态显示实验；
　　（7）4*4键盘扩展实验；
　　（8）128*64 LCD液晶显示实验；
　　（9）电子音乐演奏实验；
　　（10）RS232串口发送实验（SEND）；
　　（11）RS232串口接收实验（RECEIVE）；
　　（12）单片机总线接口实验；
　　（13）异步串口通讯（UART）
